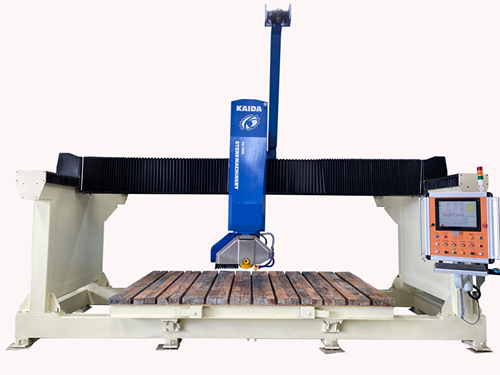

CNC-400 五轴台面板加工中心

详细介绍


产品说明

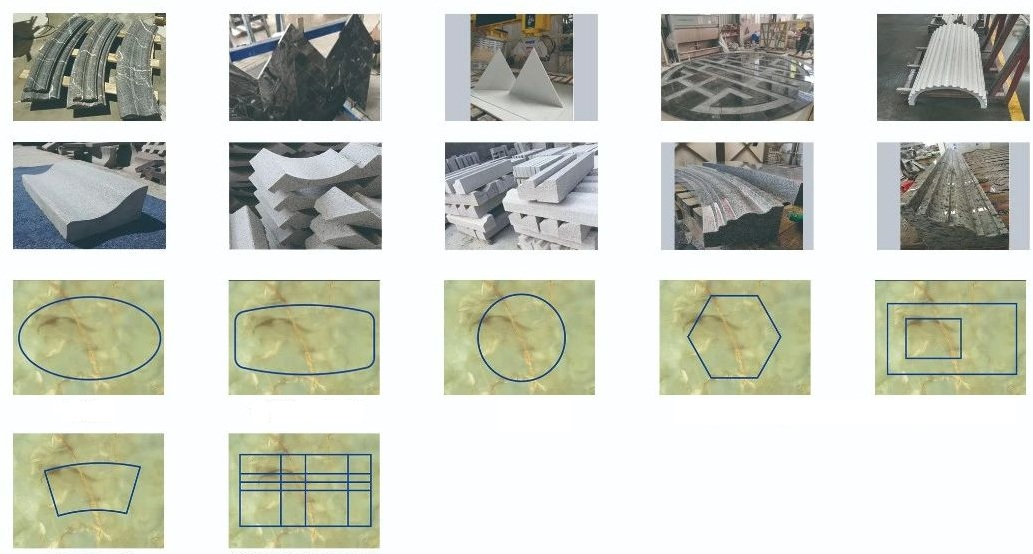

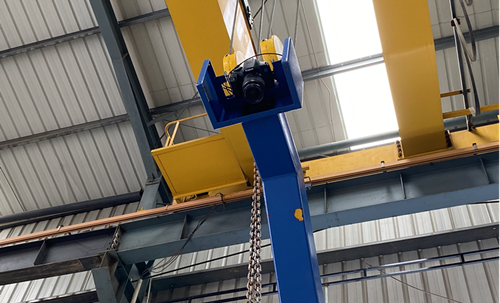

CNC-400五轴联动400桥切机是一种通过五轴联动控制，即由三个直线移动轴和两个旋转轴联动控制。实现一次性完整完成异型曲面加工。具备切、铣、雕、钻加工模式，并配以高清摄像头的自动拍照排板，更加节约加工板材。可提供远程控制、远程编程、加工文件、远程故障诊断等服务。

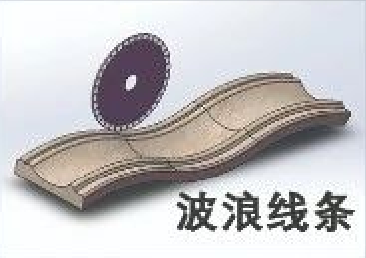

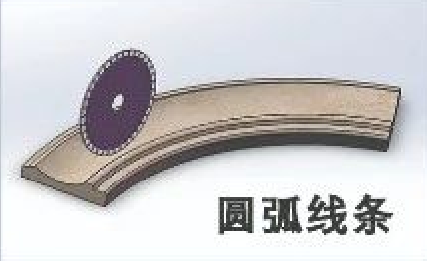

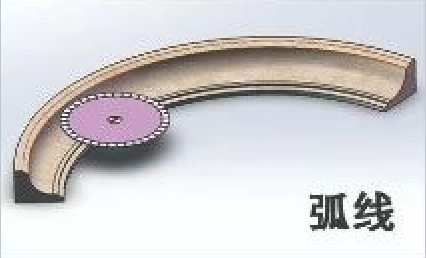

通过五轴系统对工艺参数的优化处理，产品数据文件模块化存储，在切割加工时随时可以选取调用。实现了各个精密部件极其协调运动的理想效果，机器切制板材讨程可以通过切制编程程序的出前设置，采用总线协议的石材加工五轴联动数控系统，刀且中一个百线轴和两个旋转轴控制，两个旅转轴分别绕X，Y，7三轴旋转。是有复杂五面体特征的制品切划、精铣加工自动化功能，主要用干多维空间复杂曲面石材装饰精品加工和各种不同规则的台面板加工，石材行业经历了多次的产品技术变革，刀且运动轨迹由5轴、联动控制的加工装备的技术特征和优势日益明显，数控五轴桥式切石机正是一款以主切割刀具的具有柔性制造能力突出，高精度自动化的加工装备。


名称 单位 CNC-400

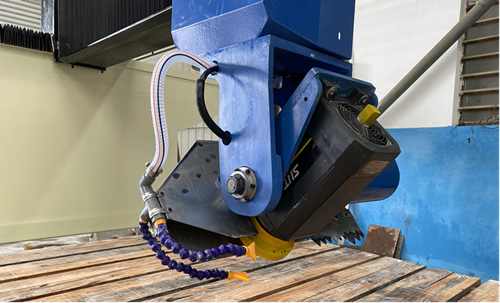

(A轴）机头倾斜角度 n° 0-90
（C轴）机头旋转行程 n° ±361
（X轴）左右有效行程 mm 3200
（Y轴）前后有效行程 mm 2000
（Z轴）上下有效行程 mm 400
锯片规格 mm 350-400
铣刀L规格 mm T0-100,Ø10-12
锯片最大切割尺寸 mm 80
铣刀最大切割尺寸 mm 50
主电机功率 kw 15.5-22
铣刀电机功率 kw 5.5-7.5
吸盘承重 kg ≤750
外型尺寸 mm 5500*3200*3000
整机重量 kg ≥6000
